定制（bespoke）自动化机械的控制系统，通常由三层构成：PLC 负责实时逻辑与设备动作，HMI/SCADA 负责人机交互与状态监视，电气系统（变频器、编码器、传感器、伺服）负责执行与反馈；安装、调试与故障排查则贯穿三者，把图纸、程序和现场设备对齐。以预制混凝土行业的定制自动化设备为例，控制系统设计、PLC 编程、HMI/SCADA 组态、安装与调试通常由同一类控制工程角色统筹，而不是按标准机型套用现成方案。

“定制”在控制系统层面意味着什么

定制自动化机械不是先选一台标准机再改参数，而是按工艺需求反推控制方案：需要哪些动作顺序、哪些联锁、哪些配方与报警，再决定 PLC 程序结构、HMI 画面和电气选型。Special Effects & Services 的定位正是“为预制混凝土行业定制自动化机械提供控制系统设计、PLC 编程、HMI/SCADA 编程、安装与调试”，这说明定制项目的控制方案与具体机械工艺绑定，而非通用产品。

由此带来的一个实际差别是：定制设备的程序与电气图纸是后续维护的前提。同一来源明确，故障排查、整改与改造服务延伸到其他自动化机械领域时，前提是具备足够的程序与电气原理图文档。没有文档，定制设备几乎无法被第三方有效接手。

PLC、HMI/SCADA 与电气系统各自负责什么

三者的边界可以这样理解：PLC 决定“机器怎么动”，HMI/SCADA 决定“人怎么操作和看见”，电气系统决定“动作如何被驱动和测量”。例如需要按配方切换振动时间与模具位置时，操作员在 HMI 上选配方，PLC 按程序输出指令给变频器与伺服，编码器和传感器把实际位置与状态回传给 PLC，再由 HMI 显示。任何一层缺失，定制设备都无法完整运行。

平台与器件范围：资料支持的部分

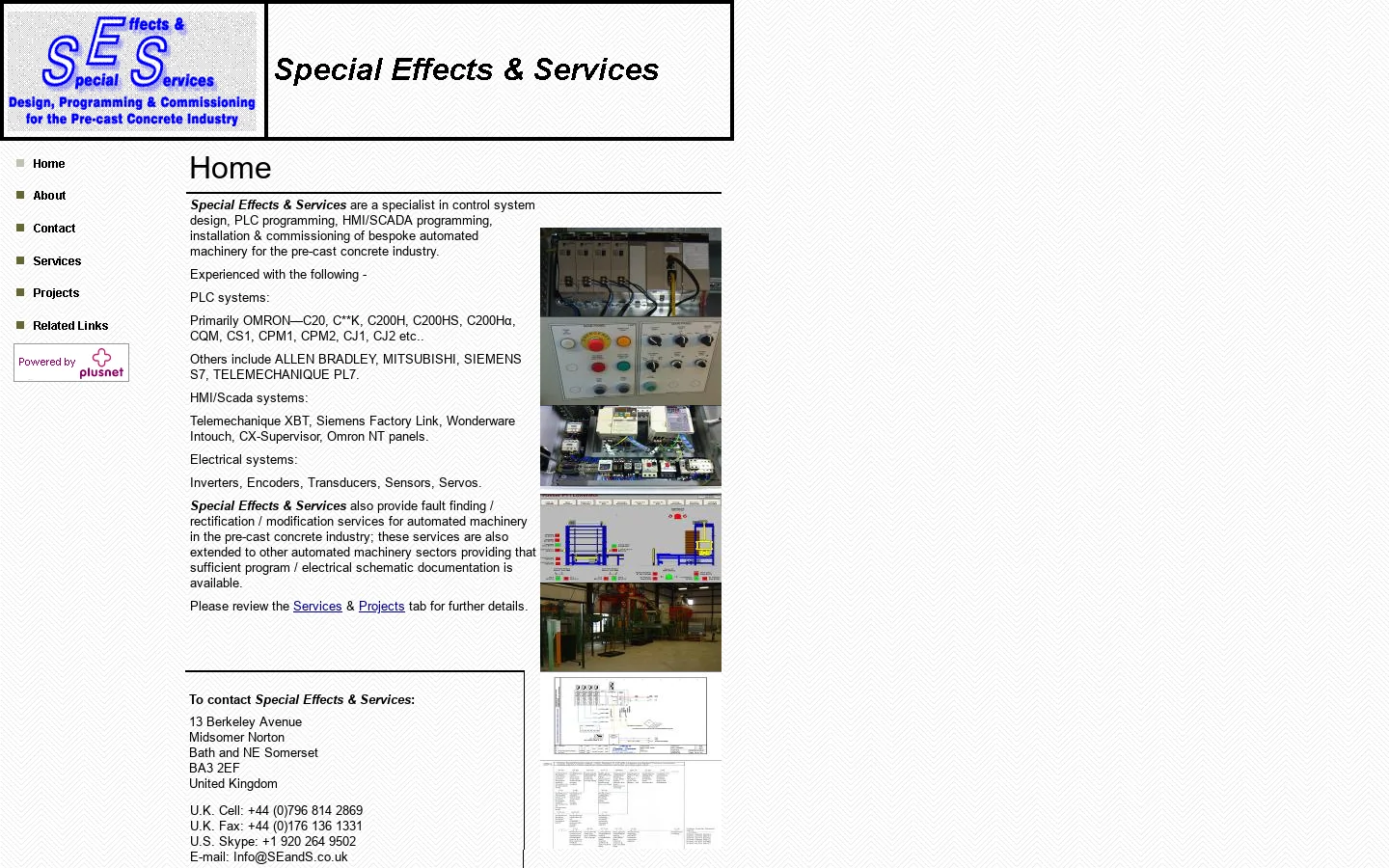

该来源列出的经验范围可作为选型参考：

• PLC：以 OMRON 为主，包括 C20、C**K、C200H、C200HS、C200H α、CQM、CS1、CPM1、CPM2、CJ1、CJ2 等；其他包括 ALLEN BRADLEY、MITSUBISHI、SIEMENS S7、TELEMECHANIQUE PL7。
• HMI/SCADA：Telemechanique XBT、Siemens Factory Link、Wonderware InTouch、CX-Supervisor、Omron NT 面板。
• 电气：变频器、编码器、变送器、传感器、伺服。

这些是供应商的经验清单，不等于任意项目都必须使用这些品牌；实际选型仍取决于工艺要求、备件供应和既有设备体系。

安装、调试与现场 commissioning 的典型步骤

定制设备的调试不是“通电试运行”，而是分阶段验证。可参照以下顺序：

1. 核对文档：确认电气原理图、I/O 清单与 PLC 程序版本一致，这是后续所有步骤的基础。
2. 单点验证 I/O：逐个确认传感器、执行器与 PLC 输入输出对应正确，避免联锁误动作。
3. 空载测试动作顺序：在不带物料的情况下验证 PLC 逻辑与 HMI 操作是否匹配工艺。
4. 带载与联锁测试：验证变频器、伺服在负载下的响应，以及安全联锁是否按设计生效。
5. HMI/SCADA 联调：确认画面显示、报警、配方切换与实际状态一致。
6. 记录与移交：把最终程序版本、参数和图纸归档，作为日后故障排查的依据。

验证方法：每一步都应有可观察的预期结果，例如按下某个操作后对应执行器动作、HMI 状态同步变化；若不一致，先查 I/O 映射，再查程序逻辑，最后查电气接线。

常见卡点：程序版本与现场设备不一致、图纸未更新、传感器位置偏移导致信号误判。定制项目尤其容易在“改了一点但没记录”上出问题。

故障排查与改造服务的前提条件

该来源说明，故障排查、整改与改造服务也延伸到其他自动化机械领域，条件是具备足够的程序与电气原理图文档。这意味着：

• 有完整文档时，第三方可以定位问题、修改程序或改造控制方案；
• 文档不足时，排查成本显著上升，甚至需要先逆向梳理系统。

因此，定制设备的业主在项目验收阶段就应确认程序源码/备份、电气图纸和参数记录的移交，这比事后补救更省事。

怎么判断你的项目需要哪种分工

• 如果设备动作顺序复杂、需要配方与联锁，PLC 与 HMI/SCADA 必须一起设计，不能先买硬件再补程序。
• 如果只是替换某个驱动或传感器，重点在电气层与 I/O 核对，但仍需程序文档确认影响范围。
• 如果接手的是他人做的定制设备，先确认文档是否齐全，再决定是自行排查还是委托外部控制工程方。

联系方式（来自来源）：英国手机 +44 (0)796 814 2869，邮箱 [email protected]；地址为 13 Berkeley Avenue, Midsomer Norton, Bath and NE Somerset BA3 2EF, United Kingdom。是否提供报价或服务范围，需直接联系确认。

在工业控制语境里，“automated machinery”（自动化机械）指的是由 PLC 程序与电气系统协同控制的定制设备，而不是泛指软件层面的流程自动化。以预制混凝土行业的定制湿法浇筑设备为例，这类机械的控制系统通常由 PLC 程序、HMI/SCADA 人机界面、变频器、编码器、传感器与伺服等电气部件共同构成，设计、编程、安装与调试往往由同一类控制工程服务方承担。判断一家服务商是否适合你的项目，关键看它是否覆盖从控制设计到现场调试的完整链条，以及是否具备你所用 PLC 品牌的实际经验。

控制系统的组成

一套定制自动化机械的控制系统，可以按“大脑—界面—执行与感知”三层来理解：

• PLC 程序（控制核心）：负责逻辑判断、顺序控制与联锁保护，是设备动作的决策层。
• HMI/SCADA（人机界面与监控）：操作员通过面板或上位机查看状态、设定参数、处理报警。
• 电气执行与感知部件：变频器调节电机转速，伺服实现精确定位，编码器反馈位置与速度，传感器与变送器采集现场信号。

Special Effects & Services 在其业务说明中列出的技术范围正好对应这三层：PLC 系统以 OMRON 为主（C20、C**K、C200H、C200HS、C200H α、CQM、CS1、CPM1、CPM2、CJ1、CJ2 等），同时涉及 ALLEN BRADLEY、MITSUBISHI、SIEMENS S7、TELEMECHANIQUE PL7；HMI/SCADA 包括 Telemechanique XBT、Siemens Factory Link、Wonderware Intouch、CX-Supervisor、Omron NT 面板；电气系统涵盖变频器、编码器、变送器、传感器与伺服。这份清单可以作为你核对服务商技术覆盖面的参照模板。

定制项目从设计到调试的典型环节

定制自动化项目不是买来即用，而是按设备工艺逐项落地。典型环节包括：

1. 控制方案设计：根据机械动作与工艺要求确定控制架构、I/O 分配与安全联锁。
2. PLC 与 HMI/SCADA 编程：编写控制逻辑，制作操作界面与报警、趋势画面。
3. 电气安装：按电气原理图完成柜内接线与现场布线。
4. 现场调试（commissioning）：逐项验证动作、参数与联锁，处理现场出现的偏差。

这类服务的适用条件是：设备为定制或非标机械，标准产品无法直接套用现成控制方案。预制混凝土行业的湿法浇筑设备就是典型场景——浇筑节拍、模具动作、配料顺序都随产线而变，控制程序必须跟着工艺走。

故障排查与改造的前提条件

自动化机械的维修、改造与故障排查，并不是任何情况下都能接手。Special Effects & Services 明确说明：这类服务面向预制混凝土行业的自动化机械，也可延伸到其他自动化机械领域，前提是具备足够的程序与电气原理图文档。

这条限制值得读者重视，因为它决定了排查效率：

• 有完整的 PLC 程序和电气原理图，工程师可以顺着逻辑定位故障点，改造也有依据。
• 文档缺失时，排查往往退化为逐点测量，时间和成本都不可控。

因此，如果你正在评估一台二手设备或接手一条旧产线，先确认程序备份与图纸是否齐全，再谈维修或改造，是更稳妥的顺序。

如何判断这类控制工程服务是否适合你

可以从三个维度核对：

如果三项都满足，定制自动化项目的控制部分可以整体委托；如果只缺文档，可先安排文档整理与程序备份，再进入改造阶段。联系方式等具体信息以服务商官网公布为准。

调试（commissioning）是自动化机械在电气安装完成之后、正式移交生产之前的现场验证阶段：把已经装好的传感器、执行器、驱动器和控制柜，与已经写好的 PLC 程序、HMI/SCADA 画面逐项对上，确认单机动作、联锁逻辑和安全功能都按设计运行，再把设备交给操作方。它既不是编程的收尾，也不是安装的重复，而是"图纸—程序—实物"三者在现场第一次完整对齐的过程。以预制混凝土行业的定制自动化机械为例，Special Effects & Services 把自身业务描述为控制系统的设计、PLC 编程、HMI/SCADA 编程以及定制自动化机械的安装与调试，说明这几项工作通常由同一套技术脉络贯穿，调试是其中最后落地的一环。

调试在项目中的位置

一个典型的定制自动化机械项目按以下顺序推进，调试处在末端但会反向暴露前面各阶段的问题：

1. 控制方案与电气设计：确定 I/O 清单、驱动与传感方案，产出电气原理图。
2. PLC 程序与 HMI/SCADA 画面开发：按 I/O 清单和工艺逻辑编写程序、组态画面。
3. 电气安装：控制柜接线、现场布线、传感器与执行器就位。
4. 调试（commissioning）：现场点检、单机动作、联调、安全测试、移交。
5. 故障查找与整改：投产后对自动化机械做故障定位、修复和改造。

调试能否顺利，很大程度取决于第 1、2 步留下的文档是否完整——这一点在后文"缺少资料会怎样"中展开。

现场调试的核心工作

I/O 点检

按 I/O 清单逐点核对：每个输入点对应的传感器是否接到正确端子、信号能否在 PLC 中看到状态变化；每个输出点驱动的接触器、阀、指示灯是否动作正确。这一步的目标是把"接线错误"和"程序错误"分开，避免后面联调时两种问题混在一起。

传感器与执行器校验

对传感器做量程与触发条件确认（例如到位检测、编码器计数、变频器反馈），对执行器确认动作方向、行程和响应。Special Effects & Services 列出的电气系统范围包括变频器、编码器、变送器、传感器和伺服，这些正是调试阶段需要逐类验证的对象。

PLC 程序与 HMI/SCADA 联调

在手动模式下逐个子动作验证，再切到自动模式跑完整流程；同时核对 HMI/SCADA 上显示的状态、报警和设定值是否与现场实际一致。资料中提到的 HMI/SCADA 平台包括 Telemechanique XBT、Siemens Factory Link、Wonderware InTouch、CX-Supervisor 和 Omron NT 面板，PLC 则以 OMRON 系列为主（C20、C200H、CQM、CS1、CPM1/CPM2、CJ1/CJ2 等），并涉及 Allen Bradley、Mitsubishi、Siemens S7、Telemecanique PL7。不同平台组合下的通讯与地址映射，是联调阶段最常见的核对内容。

安全与联锁测试

验证急停、防护门、限位、互锁等逻辑在触发时能否正确停机或禁止动作，并确认复位流程符合设计。这部分应在带负载运行前完成。

移交与记录

调试完成后形成点检记录、参数与程序版本记录、遗留问题清单，作为移交依据。

常见失败点与排查思路

排查的基本原则是：先用强制/手动方式把硬件与程序分开验证，再回到联调；每次只改一个变量并记录结果。

缺少程序或电气图纸会怎样

Special Effects & Services 明确说明，其对预制混凝土行业自动化机械提供故障查找、修复和改造服务，并且这些服务也延伸到其他自动化机械领域，前提是具备足够的程序/电气原理图文档。这意味着：没有完整程序和图纸时，调试与故障排查只能靠现场逆向推断，耗时和风险都会显著上升。因此项目前期应至少准备好：

• 最新版电气原理图与端子接线表；
• PLC 程序（含注释）与 HMI/SCADA 工程文件、版本记录；
• I/O 清单及地址分配表；
• 通讯参数与网络拓扑说明；
• 安全功能与联锁逻辑说明。

实用建议

• 把 I/O 点检做成表格逐项签字，避免联调时重复返工。
• 调试前确认程序与图纸为同一版本，并在移交时冻结版本。
• 对定制机械，调试阶段发现的逻辑问题应回到程序与设计层面修改，而不是在现场用临时接线绕过。
• 若设备由多方分别完成编程与安装，提前约定文档交付清单，否则后续故障排查会受制于资料缺失。

需要联系该类服务时，资料给出的渠道为：电话 +44 (0)796 814 2869，传真 +44 (0)176 136 1331，Skype +1 920 264 9502，邮箱 [email protected]，地址为 13 Berkeley Avenue, Midsomer Norton, Bath and NE Somerset, BA3 2EF, United Kingdom。

在自动化机械语境下，CMS 不是一个能直接对应到 PLC 的固定术语。它更常见的含义是内容管理系统（Content Management System），与机械控制无关；只有在具体项目文档、厂商资料或客户内部命名中，CMS 才可能被用作某个控制相关模块、单元或系统的缩写。判断方法很简单：看这个词出现在哪里——如果出现在网站、后台、内容发布流程中，它就是内容管理系统；如果出现在电气图纸、控制说明、程序注释或项目范围文件里，才需要按项目定义去理解，并且必须向厂商或文档持有方确认，不能默认它等于 PLC。

CMS 与 PLC、HMI/SCADA、电气调试各自负责什么

在定制自动化机械项目中，控制层通常由几类明确分工的部分组成。以 Special Effects & Services 的业务描述为例，该公司为预制混凝土行业的定制自动化机械提供控制系统设计、PLC 编程、HMI/SCADA 编程以及安装与调试服务，涉及的 PLC 包括 OMRON 的 C20、C200H、CQM、CS1、CPM1/CPM2、CJ1/CJ2 等系列，也涉及 ALLEN BRADLEY、MITSUBISHI、SIEMENS S7、TELEMECHANIQUE PL7；HMI/SCADA 涉及 Telemechanique XBT、Siemens Factory Link、Wonderware InTouch、CX-Supervisor、Omron NT 面板；电气部分涉及变频器、编码器、传感器、伺服等。这些信息说明的是该公司实际覆盖的工作范围，而不是对 CMS 的定义。

这张表的关键点是：CMS 不在上述任何一栏中有通用固定位置。把它当作 PLC 的同义词，或者当作 HMI/SCADA 的替代品，都会导致理解偏差。

怎么判断资料里的 CMS 是不是控制系统

可以按以下顺序核对：

1. 看上下文载体：出现在网站后台、内容编辑、页面发布流程中，基本可判定为内容管理系统；出现在电气原理图、PLC 程序说明、调试大纲中，才可能是项目自定义缩写。
2. 看是否与具体硬件绑定：PLC 和 HMI/SCADA 通常会写明品牌与型号，例如 OMRON CJ2、Wonderware InTouch。CMS 若没有对应硬件或软件版本信息，不宜按控制层理解。
3. 看项目文档的定义页：定制自动化项目一般有缩写表或术语表，CMS 的含义应以该表为准。
4. 直接向厂商确认：当 CMS 出现在故障排查或改造范围内时，先确认它指什么，再决定是否需要 PLC 程序和电气图纸配合。

如果 CMS 涉及控制层，排查需要什么配套资料

Special Effects & Services 在描述其故障查找、修复和改造服务时提到，这类服务可延伸到其他自动化机械领域，前提是具备足够的程序或电气原理图文档。这个条件同样适用于 CMS 相关排查：若 CMS 被项目定义为某个控制相关模块，排查时通常需要 PLC 程序、电气图纸和该模块的说明文件三者配套，否则很难区分问题出在控制逻辑、界面显示还是现场电气环节。反过来，如果 CMS 只是内容管理系统，它与 PLC 程序、HMI/SCADA 组态和电气调试没有直接的技术依赖关系，不应混入同一张排查清单。

遇到 CMS 这个缩写时，先确认它出现在哪类文档、由谁定义，再决定是否按控制系统理解；在定制自动化项目中，控制层的分工应以 PLC、HMI/SCADA 和电气调试的实际范围为准，而不是靠缩写猜测。
