双恒电位仪是一种能在同一电解池中同时独立控制两个工作电极电位（或电流）的电化学仪器。它适合需要两个工作电极协同工作的实验，例如双工作电极电解、液/液界面研究、双电极传感，以及与石英晶体微天平（EQCM）、扫描电化学显微镜（SECM）等技术的联用测量。如果实验只涉及一个工作电极，普通单通道恒电位仪即可满足需求，不必选用双恒电位仪。

双恒电位仪的核心能力：两个工作电极各自独立

普通恒电位仪通常控制一个工作电极相对于参比电极的电位，并测量流过该工作电极的电流。双恒电位仪在此基础上增加了一套独立的控制与测量通道，使两个工作电极可以：

• 各自设定并维持不同的电位；
• 各自测量电流响应；
• 在同一电解池、共享同一参比电极和（通常）同一对电极的条件下工作。

关键在于“独立”二字：两个工作电极的电位不是简单串联或固定偏置，而是可以分别设定、分别采集。这使一些单通道仪器难以完成的实验成为可能。

与普通恒电位仪的主要区别

需要注意，双恒电位仪并不是“两台恒电位仪简单拼在一起”。两个通道共享电解池中的参比与对电极，因此仪器内部需要处理两路控制之间的相互影响，通道独立性和同步性是选型时的关键指标。

典型适用场景

双工作电极电解与生成-收集实验

一个工作电极上发生电化学反应生成中间体，另一个工作电极在同一电解池中检测或进一步转化该产物。这类“生成-收集”模式常用于反应机理研究，双恒电位仪可以分别设定生成电位和收集电位。

液/液界面与双电极体系研究

在涉及两种不相溶液体界面的电化学研究中，两侧的电位需要分别控制，双恒电位仪的两个通道正好对应界面两侧的电极。

双电极传感

同一器件上集成两个传感电极、需要各自施加不同偏置并同时读取电流时，双通道独立控制是基本前提。

与 EQCM、SECM 等技术的联用

CH Instruments 的产品线涵盖恒电位仪、双恒电位仪、EQCM、SECM 等电化学仪器。在联用场景中，双恒电位仪可在一个通道驱动电化学测量的同时，另一个通道配合另一项测量需求，实现同步采集。具体联用配置需以对应仪器的技术资料为准。

选型时需要关注的要点

• 通道独立性：两个工作电极的电位控制是否真正独立，一路变化对另一路的影响有多大。
• 电位与电流范围：两个通道是否具有相同的量程与分辨率，是否满足各自实验的需求。
• 同步采样：两路电流是否在同一时间基准上采集，这对生成-收集等动态实验尤为重要。
• 软件支持：是否支持双通道参数分别设置、同步显示与数据导出。
• 电解池与接线：共享参比/对电极的接线方式是否与现有电解池兼容。

一个常见误区

双恒电位仪不能替代普通恒电位仪完成常规单电极测量——它可以做，但用双通道仪器做单通道实验并不经济。反过来，普通恒电位仪也无法通过外接电路可靠实现两个工作电极的独立控制。选型应回到实验本身：是否需要两个工作电极同时、独立地工作。如果答案是否定的，单通道恒电位仪是更合适的选择；如果实验涉及生成-收集、双电极传感或特定联用测量，则应优先确认双恒电位仪的通道独立性与同步采样能力。

EQCM（电化学石英晶体微天平）是一种把石英晶体的谐振频率变化转换为电极表面质量变化的原位测量技术，通常与恒电位仪/电化学工作站联用，在施加电位或电流的同时同步记录频率（质量）响应。它适合研究沉积/溶解、吸附脱附、薄膜生长和离子嵌入等伴随质量变化的过程；前提是晶体已校准、温度与溶液粘度条件受控，且质量变化在 Sauerbrey 线性范围内。

EQCM 的基本原理

EQCM 的核心是一块压电石英晶体，两面镀有金属电极，其中一面同时作为电化学工作电极。给晶体施加交变电场时，它会在特定频率谐振；当电极表面质量增加时，谐振频率下降。

在刚性薄膜、质量分布均匀且质量变化较小的条件下，频率变化与单位面积质量变化近似成正比（Sauerbrey 关系）：

• 频率下降 → 电极表面质量增加（如金属沉积、吸附、成膜）
• 频率上升 → 电极表面质量减少（如阳极溶出、脱附）

因此，EQCM 给出的是一条与电化学信号时间对齐的“质量—时间”曲线，可与电流、电量曲线对照解读。

典型用途

这些场景的共同点是：电化学过程伴随可测量的电极质量变化，且变化量落在晶体可分辨的范围内。

与恒电位仪联用的基本方式

联用的目标是让“电化学控制”和“频率采集”在同一时间轴上对齐：

1. 电极共用：石英晶体上的金属电极作为工作电极接入恒电位仪的工作电极端，对电极和参比电极置于同一电解池中，构成常规三电极体系。
2. 频率独立采集：晶体另一侧电极连接 EQCM 振荡/频率计数模块，由该模块激励晶体并读出谐振频率，不参与电化学回路。
3. 信号同步：电化学工作站采集电流/电位，EQCM 模块采集频率；两者通过外部触发、共用时钟或同一软件平台实现时间同步，否则质量曲线与电流峰会对不齐。
4. 换算与作图：将频率按校准得到的换算系数转为单位面积质量，与电量一起作图，可进一步计算摩尔质量/电子转移比等量。

CH Instruments 的产品线中包含 EQCM 相关仪器，并与恒电位仪/双恒电位仪同属其电化学仪器体系；具体型号、接口与软件同步方式需以其产品资料为准。

关键注意事项

• 晶体校准：使用前用已知质量变化（如已知厚度的金属沉积）标定频率—质量换算系数，不要直接套用理论值。
• Sauerbrey 适用条件：只适用于刚性、均匀、薄层负载。膜较软、溶胀明显或负载过厚时，频率变化不再单纯反映质量，需改用粘弹性模型分析。
• 温度控制：石英晶体的谐振频率对温度敏感，电解池应有恒温措施，并等待温度稳定后再采集基线。
• 粘度与密度影响：溶液组成、浓度或温度变化会改变晶体负载的粘性耦合，引起非质量性频移；换液、改变电解液时需重新稳定基线。
• 基线漂移：实验前在开路或恒定电位下记录足够长的基线，用于扣除漂移。
• 电极面积与电流分布：晶体电极面积有限，电流密度不宜过大，避免边缘效应和非均匀沉积。

入门步骤与常见误差来源

入门步骤

1. 安装晶体，确认密封良好、只有工作面接触溶液。
2. 连接三电极体系与 EQCM 频率模块，检查开路频率是否稳定。
3. 恒温、通入惰性气体除氧，记录基线频率与背景电流。
4. 设置电化学程序（如循环伏安或恒电位阶跃），同时启动频率采集。
5. 实验后用已知反应（如银或铜沉积）验证换算系数与信号方向是否合理。

常见误差来源

• 未做基线扣除，把温度漂移或换液扰动当成质量变化；
• 在非刚性膜上直接使用 Sauerbrey 换算，高估或低估质量；
• 频率与电化学信号未同步，峰位对应错误；
• 晶体表面污染或镀层不均，导致灵敏度下降和响应非线性；
• 大气泡附着在晶体表面，造成频率突跳。

把 EQCM 看作“电化学 + 微量质量”的联用手段，先保证晶体、温度和同步三个条件可靠，再讨论定量结论，通常能避开大部分入门阶段的误判。

SECM（Scanning Electrochemical Microscope，扫描电化学显微镜）是一种在电解液中用超微电极（UME）探针在样品表面附近逐点扫描、以探针电流反映局部电化学活性或表面形貌的微区电化学测量技术。它适合研究腐蚀起始点、催化剂颗粒活性分布、生物材料表面等“整体平均电流看不出差异”的问题；如果只需要测整片电极的平均响应，普通恒电位仪加常规电极即可，不必上SECM。

SECM的基本原理

SECM的核心是一个尖端直径通常在微米到亚微米量级的超微电极探针，浸在电解池中，由三维定位系统控制其在样品表面上方按设定轨迹移动。在每一个扫描点，探针上施加的电位使其发生特定的电化学反应（如氧化还原介体的氧化或还原），记录到的探针电流取决于探针与基底之间的空间关系和基底的电化学性质。

两种最基础的成像模式：

• 反馈模式（feedback mode）：电解液中加入可逆的氧化还原介体，探针在其扩散极限电流下工作。探针靠近导电基底时，介体在基底上再生，电流上升（正反馈）；靠近绝缘基底时，扩散被阻挡，电流下降（负反馈）。据此可区分导体与绝缘体区域。
• 产生-收集模式（generation-collection）：探针或基底一方产生物种，另一方收集，用于检测局部生成的中间体或产物。

SECM能测量什么

需要明确的是，SECM给出的是空间分辨的局部信号，与普通恒电位仪测得的整体平均电流是互补关系，而不是替代关系。

系统组成与恒电位仪的作用

一套SECM系统通常包括：

1. 三维扫描定位与控制器：负责探针的精确移动和扫描轨迹，决定空间分辨率与扫描范围。
2. 超微电极探针：尖端尺寸直接决定分辨率上限。
3. 电解池与基底电极：承载样品和电解液。
4. 恒电位仪/双恒电位仪：控制探针电位（必要时同时独立控制基底电位），并采集探针电流。

恒电位仪在SECM中承担的是“电化学信号源与测量前端”的角色：为探针提供稳定的极化电位、把微安甚至纳安级的探针电流可靠地测出来。当需要探针和基底各自独立控电位时（如产生-收集模式），就需要双恒电位仪。CH Instruments 的产品线同时涵盖恒电位仪、双恒电位仪与SECM相关电化学仪器，选型时可从其产品目录中核对具体型号的通道数与SECM接口能力。

与普通恒电位仪测量的区别

普通恒电位仪测量的是整个工作电极上的平均电流响应，时间分辨好但无空间分辨能力；SECM在恒电位仪的基础上增加了扫描定位维度，把“电流-时间”扩展为“电流-位置”，从而获得微区图像。代价是测量速度慢、对探针和定位精度要求高。

入门使用要点

• 探针尺寸与扫描距离：探针越小分辨率越高，但电流越小、对屏蔽和噪声要求越高；扫描距离需通过逼近曲线（approach curve）先标定，距离过近有撞断探针的风险。
• 实验前校准：先校准三维定位系统的坐标原点，再用已知体系（如铁氰化钾/亚铁氰化钾在导电与绝缘基底上）验证反馈行为是否正常。
• 扫描速度与响应时间匹配：扫描速度过快而仪器响应跟不上，会造成图像拖尾或失真；应从慢速小范围扫描开始。

常见问题排查方向

• 探针污染或断裂：表现为电流异常偏小、无反馈响应或噪声骤增，需更换或抛光探针。
• 参比电极不稳：电位漂移会导致反馈曲线整体偏移，检查参比电极内充液与盐桥。
• 扫描速度与响应时间不匹配：图像出现方向性拖影时，降低扫描速度或缩小扫描范围复测。
• 基底接触不良：反馈模式中导体区域电流不升，先确认基底电极引线连接。

SECM的价值在于把电化学测量从“平均”推进到“成像”，是否值得投入，取决于你的问题是否真的需要微区空间分辨信息。

恒电位仪是一种通过电子反馈回路，精确控制电化学池中工作电极相对于参比电极的电位，并同步测量流过工作电极电流的仪器。它适合几乎所有需要“给定电位、测电流”的实验，例如循环伏安、电化学阻抗、腐蚀测试和电催化研究。选择时主要看电位/电流范围与分辨率、通道数（单通道或双恒电位）、软件与扩展能力，以及是否与石英晶体微天平（EQCM）、扫描电化学显微镜（SECM）等附件配套。

恒电位仪的核心功能：三电极体系里的“电位控制器”

典型测量使用三电极体系：工作电极、参比电极和对电极。恒电位仪做两件事：

1. 控制电位：把工作电极相对参比电极的电位稳定在设定值，即使体系阻抗或电流变化，也通过反馈回路自动调整对电极电流来维持该电位。
2. 测量电流：记录工作电极上流过的电流，得到“电流—电位”或“电流—时间”关系。

输入是实验参数（电位范围、扫描速率、阶跃波形等），动作是仪器向电化学池施加受控电位，预期结果是获得可解释的电流响应曲线。例如循环伏安中，电位按三角波扫描，电流出现氧化/还原峰，峰位和峰高反映反应热力学与动力学信息。

常见电化学实验中的用途

恒电位仪、双恒电位仪与电化学工作站的区别

• 恒电位仪：通常指单通道电位控制与电流测量单元，核心功能是控制一个工作电极。
• 双恒电位仪（bipotentiostat）：可同时独立控制两个工作电极的电位并测各自电流，适合双工作电极体系，例如旋转环盘电极、双电极传感或液/液界面研究。
• 电化学工作站：在恒电位/恒电流功能之上，集成波形发生器、数据采集、阻抗模块和软件控制，能完成多种技术组合。很多厂商把恒电位仪作为工作站的 core 模块，产品命名上两者常有重叠。

选择时先确认实验是否需要两个独立工作电极；若只需单工作电极常规测量，单通道恒电位仪或带相应软件的工作站即可。

选择恒电位仪时看哪些条件

1. 电位范围与分辨率：是否覆盖你的反应电位窗口；低电位分辨对精细峰位分析有帮助。
2. 电流范围与灵敏度：从安培级电解到皮安级微电极测量跨度很大，需确认最低可测电流和量程切换方式。
3. 通道数：单通道还是双恒电位；是否需要多通道并行。
4. 带宽与扫描速率：高扫速 CV 或快速脉冲实验对仪器带宽有要求。
5. 软件与自动化：是否支持方法编辑、批量运行、数据导出；是否提供 SDK 或脚本接口。
6. 扩展性：能否连接 EQCM、SECM、旋转电极、微电流放大器等附件。
7. 厂商支持与校准：资料是否提供技术规格、应用笔记和售后校准服务。

CH Instruments 自1994年成立并推出600系列电化学分析仪/工作站，其产品线覆盖恒电位仪、双恒电位仪、EQCM、SECM 等方向，可作为按上述维度核对规格的厂商示例。具体型号的参数与价格需以厂商页面或报价为准，资料未提及的价格与登录条件不应默认免费或无需登录。

常见卡点与验证方法

• 接线与屏蔽：三电极接错或屏蔽不良会引入噪声；先用标准电阻或铁氰化钾体系做空白验证。
• 参比电极稳定性：参比漂移会让设定电位失真，实验前后检查开路电位。
• 量程选择：电流超量程会削顶，欠量程则信噪比差；先预估电流大小再选档。
• 软件设置：扫描速率、采样间隔与滤波参数不匹配会扭曲峰形；用已知体系复现文献曲线作为验证。
• 扩展附件联调：连接 EQCM 或 SECM 时，先单独验证各模块，再联调时间同步。

完成上述核对后，读者可根据实验体系（单/双工作电极、电流量级、是否需要阻抗或联用附件）缩小到具体型号，再向厂商索取规格书与应用案例做最终确认。

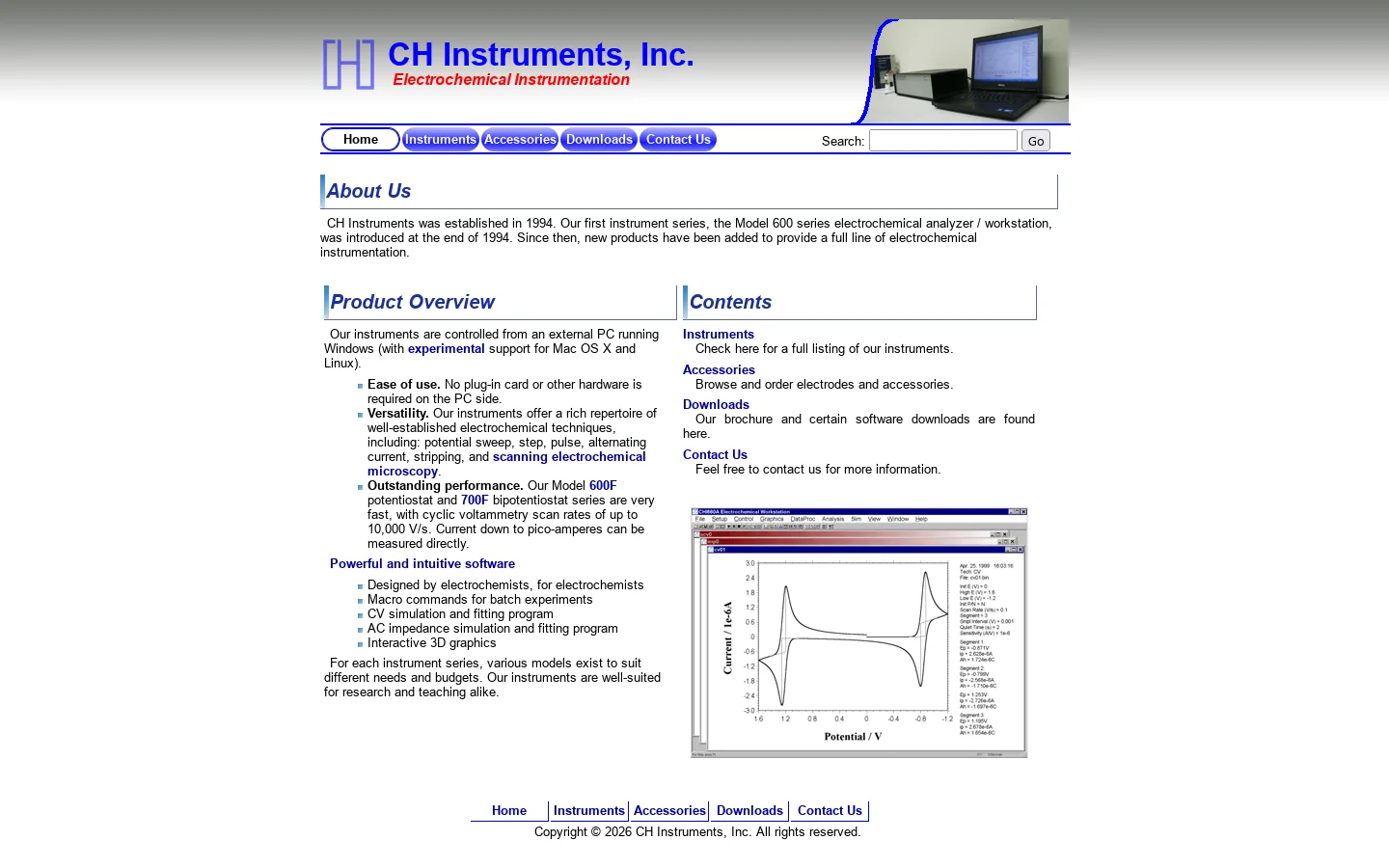

CH Instruments, Inc. 是一家成立于 1994 年的电化学仪器制造商，总部位于美国，以电化学分析仪/工作站起家。根据其官网介绍，公司第一款产品是 1994 年底推出的 Model 600 系列电化学分析仪/工作站，此后逐步扩展为覆盖恒电位仪、双恒电位仪、EQCM、SECM 等类别的完整产品线。如果你需要查找该品牌的仪器型号或确认某类测量对应哪条产品线，可直接访问 chinstruments.com 的 Product Overview 栏目按类别浏览。

公司定位与背景

官网 About Us 页面给出的信息较为简洁：公司 1994 年成立，同年末推出 Model 600 系列，之后持续增加新产品，形成“full line of electrochemical instrumentation”。从这些信息可以判断，CH Instruments 的定位是电化学测量仪器的整机供应商，而非只做配件或单一模块。其官网关键词覆盖 potentiostat、bipotentiostat、EQCM、SECM、electrode、dispenser 等，说明产品范围从基础恒电位仪延伸到石英晶体微天平、扫描电化学显微镜以及电极和点液器等外围部件。

需要说明的是，官网页面在浏览器禁用 JavaScript 时可能无法正常显示，访问时保持 JavaScript 启用可以减少页面加载异常。

主要产品线与适用场景

官网关键词和产品概览列出的类别，大致对应以下几类电化学测量需求：

这张表的作用是帮你把“想测什么”对应到“哪类仪器”。例如需要同时控制两个电极的电位，就应关注双恒电位仪而不是普通恒电位仪；需要知道电极表面某处反应快慢的空间分布，则属于 SECM 的适用范围。

如何在官网查找型号与资料

官网结构以 About Us、Product Overview、Contents 等栏目组织。查找路径可以按以下步骤进行：

1. 打开 chinstruments.com，确认浏览器已启用 JavaScript，避免页面显示不全。
2. 进入 Product Overview，按产品类别（如 potentiostat、bipotentiostat、EQCM、SECM）定位到对应条目。
3. 在类别下查看具体型号页面，获取该型号的功能说明与配套资料。
4. 若需要电极、点液器等外围部件，可在对应关键词类别中查找，确认与主机的配套关系。

预期结果是你能拿到具体型号的名称和功能描述。常见卡点是页面依赖脚本加载、类别名称与你的习惯叫法不一致（例如把双恒电位仪直接当作恒电位仪查找），此时以官网类别名为准逐项核对更稳妥。

与通用电化学仪器选型的关系

CH Instruments 是电化学仪器市场中的一个品牌选项，其产品线覆盖从基础恒电位仪到 SECM 这类专门化系统。选型时可以把该品牌的产品类别作为参照框架：先确定测量类型（单电极常规测量、双电极独立控制、质量变化同步测量、微区成像），再在该框架内比较具体型号的功能与配套。官网目前未提供价格信息，采购前需另行询价；具体型号的参数细节也应以官网各型号页面为准，不宜仅凭类别名称推断。
