衍射光栅是一种表面带有周期性微结构的光学元件，它通过让入射光在不同波长上以不同角度发生相长干涉，把复色光分解为光谱。理解它的核心是掌握光栅方程，再结合衍射效率、色散、分辨率等参数判断它是否适合你的应用场景——例如搭建光谱仪、压缩激光脉冲或选择单色器元件。

分光原理：从光栅方程开始

光栅的分光能力来自周期性结构对光的调制。当光照射到光栅上，每一条刻槽或每个周期结构都相当于一个子波源，向各个方向发出衍射光。只有在满足相位匹配条件的方向上，这些子波才会相长干涉形成亮纹。

描述这一条件的核心公式是光栅方程：

d(sinθm ± sinθi) = mλ

其中：

• d 是光栅周期（相邻刻槽间距），单位通常为 nm 或 μm
• θi 是入射角
• θm 是第 m 级衍射角
• m 是衍射级次，取整数（0、±1、±2……）
• λ 是波长

这个方程说明了几件事：

1. 波长与衍射角一一对应。给定入射角和级次，不同波长衍射到不同方向，这就是分光的物理基础。
2. 级次越高，色散越大，但可用自由光谱范围越小。
3. 零级衍射（m=0）不色散，所有波长都沿镜面反射方向出射，因此零级通常不是工作级次（除非用于特殊用途）。

实际使用中，光栅常以反射式或透射式两种形态出现。反射式光栅在金属或介质膜上制作周期结构，透射式光栅则让光穿过周期性结构后分光。

关键性能参数

选择光栅时，以下几个参数决定了它能否满足系统需求。

衍射效率

衍射效率是某一级衍射光能量与入射光能量的比值，通常用百分比表示。它是光栅最重要的实用指标之一：效率低意味着信号弱、信噪比差。

效率随波长、入射角、偏振态和光栅结构变化。对于刻划光栅，可以通过调整槽形（如闪耀角）把能量集中到特定级次和波段，这就是闪耀光栅的思路。

色散

色散描述波长变化对应的衍射角变化率，分为：

• 角散：dθ/dλ，单位 rad/nm，决定光谱在空间上展开的程度
• 线散：dλ/dx 或 dx/dλ，单位 nm/mm，取决于角散和聚焦透镜焦距

色散越大，光谱展开越宽，适合高分辨率应用；但也会限制可覆盖的波长范围。

分辨率

分辨率 R = λ/Δλ 表示光栅能区分的最小波长差。理论极限为：

R = mN

其中 N 是被照亮的光栅刻槽总数，m 是级次。这意味着光栅尺寸越大、级次越高，分辨率越高。实际分辨率还会受入射狭缝宽度、光学系统像差等限制。

自由光谱范围

自由光谱范围指某一级次中不与其他级次重叠的波长区间。级次越高，自由光谱范围越窄。例如在 m=1 时能覆盖 400–800 nm，但 m=2 时可能只有 400–500 nm 不重叠。使用高阶次时通常需要级次滤光片或交叉色散来消除重叠。

闪耀波长

闪耀波长是闪耀光栅效率最高的波长。设计时通过选择闪耀角，使该波长的衍射光集中到指定级次。偏离闪耀波长越远，效率通常越低。

常见光栅类型与选择

选择时需要在效率、杂散光、成本、尺寸和波段之间权衡。例如全息光栅杂散光低但效率通常不如闪耀刻划光栅；透射光栅装调方便但高分辨率下不如反射式。

实际使用中的常见问题

• 级次重叠：高阶次短波可能与低阶次长波落在同一方向，需要用滤光片或交叉色散分离。
• 偏振依赖：反射光栅的效率对 TE/TM 偏振敏感，偏振态变化会导致效率波动。
• 效率随波长变化：没有一种光栅能在全波段保持高效率，选型时要看目标波段内的效率曲线。
• 对准与角度：光栅方程对入射角敏感，装调偏差会直接改变衍射方向和效率。

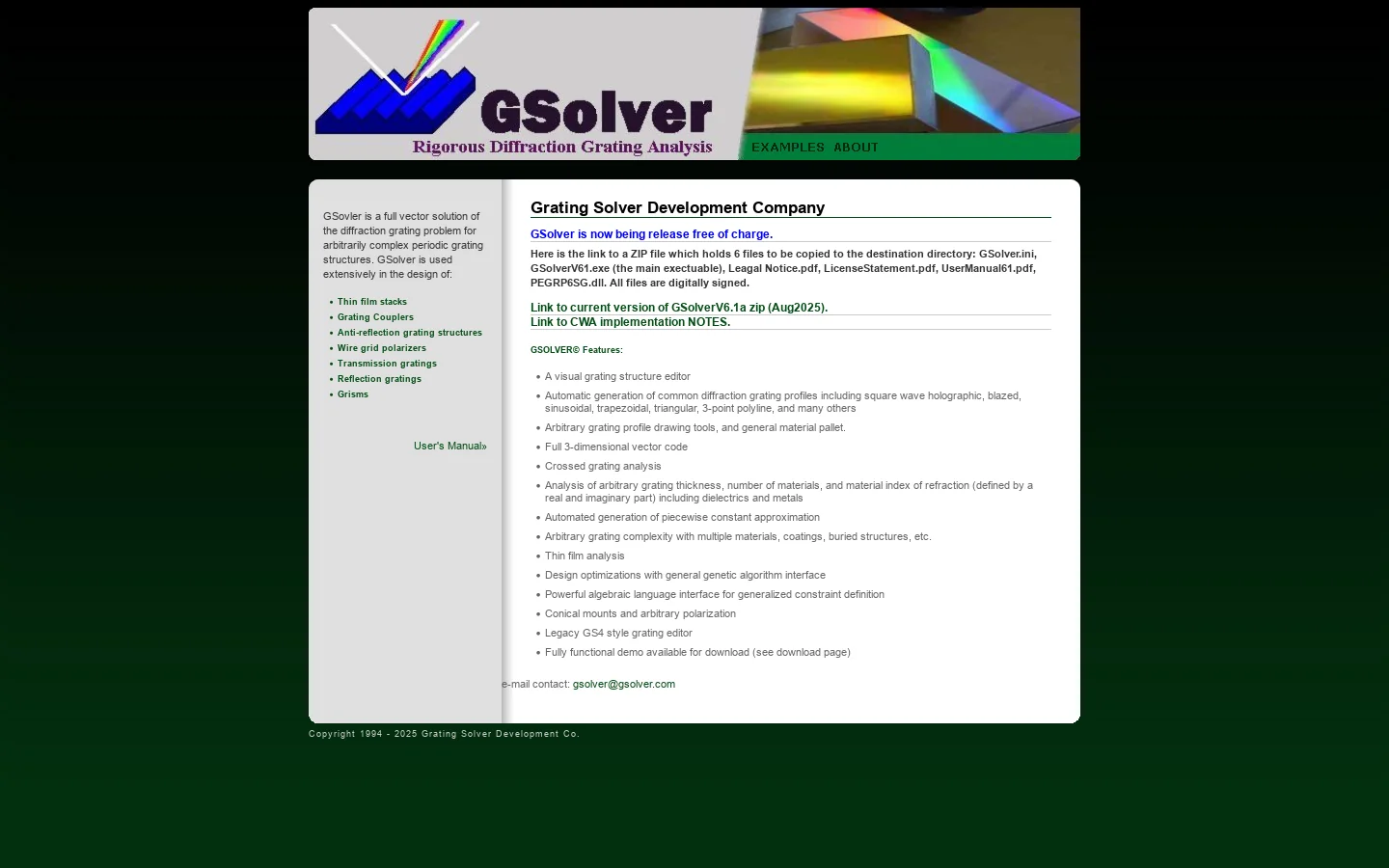

如果需要定量计算某块光栅在特定波长、角度和偏振下的衍射效率，通常要借助严格耦合波分析等数值方法。Grating Solver Development Co. 的 GSolver 就是这类工具，用于基于 Maxwell 方程求解光栅衍射效率，适合在选型或系统设计阶段做定量验证。

在衍射光栅语境下，“计算”通常不是指简单的算术，而是指在给定波长、入射角、偏振态和光栅结构参数后，求解光栅对光的衍射响应，核心输出是衍射效率（某一衍射级次的功率占比），同时也可得到衍射角、级次分布等量。当光栅周期接近波长、槽形复杂或涉及多层/金属材料时，解析近似公式往往不够用，需要借助严格方法（如严格耦合波分析，RCWA）求解麦克斯韦方程组，这正是 GSolver 这类工具的目标：rigorous diffraction grating efficiency calculation。

光栅计算通常要算出哪些量

光栅方程给出衍射角与波长、周期、入射角的关系；而效率必须由电磁计算得到，不能只靠光栅方程。

为什么效率计算要用严格方法

标量衍射理论在周期远大于波长、入射角不大时可用，但以下情况会失效：

• 光栅周期与波长相当或更小；
• 槽形为梯形、矩形、闪耀等非正弦复杂轮廓；
• 材料为金属或高折射率介质，边界条件影响显著；
• 需要精确的偏振相关效率。

严格方法直接对麦克斯韦方程组求解，在光栅区域内展开电磁场并匹配边界条件，因此能处理上述情形。GSolver 的定位正是这类严格效率计算工具。

一次光栅效率计算的基本流程

1. 设定入射条件：波长（或波长扫描范围）、入射角、偏振态（TE/TM 或具体偏振方向）。
2. 定义光栅结构：周期、槽深、占空比、槽形轮廓；若为多层结构，还需各层厚度。
3. 指定材料光学常数：各区域材料的折射率/介电常数，注意其随波长变化。
4. 选择计算级次与截断：确定要考察的衍射级次，以及严格方法中的展开项数（截断数）。
5. 运行求解：得到各级次效率，通常以效率随波长、入射角或槽深变化的曲线呈现。
6. 验证收敛：增加截断数，确认效率结果不再明显变化，才认为计算收敛。

预期结果是效率曲线或效率数值表；若结果随截断数剧烈变化，说明截断不足，需要提高。

容易出错的环节

• 单位不一致：波长与光栅周期必须用同一长度单位（常用微米或纳米）。
• 级次约定混乱：透射/反射、正负级次的定义要与实际光路一致。
• 偏振设置错误：TE 与 TM 的效率可能相差很大，选错偏振会得到误导性结果。
• 材料折射率不匹配：用了不适用于该波长的 n、k 值，效率曲线会整体偏移。
• 截断数不足：未做收敛测试，把数值误差当成物理结果。
• 忽略槽形细节：把实际梯形槽简化为矩形，可能显著改变效率。

什么时候需要专用软件

出现以下任一情况时，建议使用 GSolver 这类严格计算工具，而不是解析近似：

• 周期与波长同量级；
• 需要金属光栅或高折射率光栅的效率；
• 槽形复杂或为多层膜光栅；
• 需要偏振分辨的效率数据；
• 要做波长/角度扫描并优化结构参数。

反之，若周期远大于波长、仅需粗略估计衍射方向，光栅方程加标量近似通常足够。

常见问题

GSolver 能计算哪些效率问题？ 它面向严格衍射光栅效率计算，可处理不同波长、入射角、偏振和光栅结构下的衍射效率，具体支持范围以官方资料为准。

计算前必须准备什么？ 至少需要：波长、入射角、偏振态、光栅周期与槽形参数、材料光学常数。

如何判断结果可信？ 做截断收敛测试，并检查单位、级次约定和材料数据是否与实际一致。
