矿石收音机是一种不需要电池或外部电源就能收听广播的收音机。它靠天线接收到的无线电波本身携带的能量，经过调谐和检波后直接驱动耳机发声。适用条件是：所在位置有较强的中波广播信号，并且架设了足够长的天线和良好的地线。信号弱的地方，它可能完全无声或声音极小，这不是故障，而是原理决定的限制。

它为什么不用电源也能工作

普通收音机把天线收到的微弱信号先放大，再解调成声音，放大这一步需要电能，所以要有电池或市电。

矿石收音机走的是另一条路：它不放大信号，而是把天线接收到的射频能量直接"整流"成音频电流。天线越长、越高，接收到的能量越多；地线越好，回路越完整。这些能量虽然微弱，但足以推动高阻抗耳机发出声音。换句话说，发声所需的能量来自广播电台发射的电磁波，而不是机器内部的电源。

这也解释了它的核心局限：输出功率完全取决于接收到的信号强度。离电台远、天线短、地线差，声音就小甚至没有。

核心元件与各自作用

一台最基本的矿石收音机由四部分组成：

调谐线圈和可变电容构成一个谐振回路。调节可变电容时，回路的谐振频率随之改变，只有与谐振频率一致的电台信号被有效拾取，其他频率被抑制，这就是选台。

检波器是"矿石收音机"名字的来源。早期使用天然方铅矿（galena）等矿石晶体，靠一根金属触须接触晶体表面寻找灵敏点，这个部件叫"猫须"检波器。现代制作中常用锗二极管（如 1N34A）代替矿石，效果更稳定、调节更简单。

耳机需要高阻抗（常见为 2000 欧姆以上）的型号，因为检波后的音频电流很小，低阻抗耳机（如普通手机耳机）几乎发不出声。这也是它与普通耳机最实际的差别之一。

与普通收音机的主要区别

关键区别在于有没有放大环节。普通收音机用晶体管或真空管把微弱信号放大，因此灵敏度和音量都远超矿石收音机；代价是需要电源。矿石收音机牺牲了灵敏度和音量，换来"零供电"这一特性。

初学者动手尝试需要准备什么

想自己装一台，通常需要：

• 调谐线圈：可在纸筒、PVC 管上绕制漆包线，电感量需与可变电容匹配
• 可变电容：从废旧收音机拆取，或购买专用型号
• 检波二极管：锗二极管（如 1N34A）比矿石更易成功
• 高阻抗耳机：2000 欧姆以上的型号，普通低阻耳机不适用
• 天线：尽量长、尽量高，室外架设效果更好
• 地线：接到可靠接地处，如金属水管（需确认接地有效）

注意事项：

1. 天线和地线决定成败。元件再好，天线短、地线差，也收不到声音。先解决天线和地线，再调电路。
2. 耳机阻抗不匹配是最常见的"没声音"原因。用普通耳机测试往往误判为电路故障。
3. 没有放大意味着不能靠调音量解决弱信号。声音小是正常现象，不是接错线。
4. 雷雨天气断开天线。长天线会引入雷电风险，这是实际使用中必须注意的安全事项。

如果只是想理解原理，用二极管加高阻耳机和一段长导线做最简电路即可；如果希望稳定收听多个电台，则需要更认真地架设天线和地线，并仔细绕制调谐线圈。

variometer 是一种可连续调节电感量的元件，由两个可相对旋转的线圈串联组成，靠改变两线圈之间的互感来改变总电感。它主要出现在早期无线电（尤其是矿石收音机和古董接收机）的调谐回路或天线耦合环节中。如果你手头有一台老式矿石收音机、正在辨认拆下来的零件，或想为自制矿石机选一个可调电感，下面按"原理—作用—与 variocoupler 的区别—实物辨认—选购替换"说明。

工作原理：为什么旋转就能改变电感

两个线圈串联，一个固定、一个可绕公共轴旋转：

• 两线圈磁场方向一致（同相）时，互感为正，总电感 = L1 + L2 + 2M，达到最大值。
• 旋转 180° 后磁场方向相反，互感为负，总电感 = L1 + L2 − 2M，达到最小值。
• 中间角度对应连续变化的电感值。

所以它本质上是一个无级可调的电感，而不是靠抽头或换线圈来跳变。这一点与滑动触点式可变电感（roller inductor）不同：variometer 没有滑动接触，靠机械旋转改变互感，理论上调节更平滑、磨损点更少。

在矿石收音机中的作用

矿石收音机没有电源、没有放大，全靠天线接收到的微弱射频能量驱动耳机，因此调谐回路的品质和阻抗匹配非常关键。variometer 通常承担两种角色：

1. 调谐（与固定电容配合）
   矿石机常用固定电容（或天线自身电容）作谐振电容，靠 variometer 改变电感来改变谐振频率，从而选台。旋转旋钮 → 电感变化 → LC 谐振频率变化 → 收到不同电台。

2. 天线耦合与灵敏度/选择性调节
   把 variometer 放在天线与调谐回路之间，改变耦合程度，可以在"声音大但选择性差"和"选择性好但声音小"之间找平衡。这是矿石机实际使用中最常需要反复微调的部分。

由于没有放大，任何耦合或调谐上的损耗都会直接反映为音量下降，所以 variometer 的线径、匝数和结构刚性都会影响实际效果。

variometer 与 variocoupler 的区别

这两个词常被混用，但功能侧重不同：

实际老机器里，两者有时做成一体结构，辨认时要看接线方式和它在电路中的位置，而不是只看外形。

实物辨认方法

老式 variometer 常见特征：

• 两个球形或圆筒形线圈套装，内层可旋转，外层固定，整体像"球中球"或"筒中筒"。
• 带转轴和旋钮，旋钮转动时内层线圈随之旋转，通常有 180° 左右的行程。
• 两组接线端：因为两线圈串联，一般引出两个接线点（有时中间抽头会多出端子）。
• 绕线可见：早期产品多为裸铜线或漆包线密绕，骨架常用胶木、硬纸管或陶瓷。
• 体积较大：为获得足够电感量，线圈直径和匝数都不小，常见拳头到碗口大小。

如果拆下来的零件是"两个线圈可相对转动、串联引出两端"，基本可以判定为 variometer；如果是一个线圈套在另一个线圈外、转动时主要改变两者相对位置而电感变化不明显，则更可能是 variocoupler。

选购或替换时的核对项

古董无线电零件（如 Scott's Crystal Radios and Vintage Antique Headphones 这类站点所涉及的旧式零件）往往没有统一规格，替换时逐项核对：

• 电感范围：最大和最小电感是否覆盖原电路的工作频段。
• 线圈匝数与线径：影响 Q 值和损耗，匝数差太多会导致调谐范围偏移。
• 安装尺寸与轴径：能否装回原位置、旋钮和刻度盘是否匹配。
• 接线端数量与位置：串联两端的引出方式是否与原电路一致。
• 机械状态：转轴是否顺畅、有无卡涩，线圈有无断线或短路。

资料中未提及具体价格、库存或购买条件，实际选购需以卖家页面信息为准。

常见卡点

• 把 variometer 当可变电容用：它调的是电感，不是电容，接错位置会导致无法谐振。
• 忽略串联极性：两线圈接反时电感变化方向相反，调谐手感会"反着来"。
• 只换不调：替换后必须重新校准调谐范围，否则可能收不到原来能收到的台。
• 误判为 variocoupler：两者外形接近，判断依据应是电路位置和接线方式，而非名称。

variocoupler 是一种通过改变两个线圈之间的相对角度来调节耦合度的可变耦合器件，在矿石收音机中通常用来控制天线回路与调谐回路之间的能量传递。它适合需要在天线耦合强度上做连续调节的老式矿石机或古董收音机电路；如果你要调的是单个线圈的自感量，那对应的是 variometer，而不是 variocoupler。

variocoupler 的定义与核心机制

variocoupler 由两组线圈构成：一组可以绕轴转动，另一组固定。转动活动线圈时，两线圈的轴线夹角发生变化，互感随之改变——夹角越小、磁耦合越强，夹角越大、耦合越弱，转到接近垂直时耦合最小。

关键点在于：它改变的是两个线圈之间的耦合度，而不是某个线圈的电感量。 这一区别决定了它在电路里的位置和调节目的。

与 variometer 的区别

简单记：variocoupler 管“传多少能量过去”，variometer 管“谐振在哪个频率”。老式矿石机里两者可能同时出现，各司其职。

在矿石收音机中的作用

矿石收音机没有电源，全部能量来自天线接收到的射频信号，因此天线与调谐回路之间的耦合非常关键：

• 耦合过强：信号能量传得多，但天线回路的阻抗和带宽会加载到调谐回路上，导致选择性变差，强台附近容易串台。
• 耦合过弱：选择性好，但传递到检波器的能量不足，耳机声音变小甚至听不到。

variocoupler 的价值就是让使用者在“灵敏度”和“选择性”之间连续找平衡点。这与 variometer 调谐频率是两件不同的事。

典型结构与辨认方法

在实物上辨认 variocoupler，可以看这几个特征：

• 两个可相对转动的线圈：常见形式是球形或圆柱形骨架上的两组绕组，其中一组随转轴转动。
• 转轴与旋钮：转轴伸出面板，用于从外部连续改变线圈夹角。
• 引线端子：初级线圈和次级线圈各自引出接线端，通常成对出现。
• 常见出处：老式矿石收音机、早期古董收音机以及复古无线电零件收藏中。

如果看到的是一个线圈内部套着另一个可转动线圈、且两者串联使用，那更可能是 variometer。

基本接线与调节方法

以下为老式矿石机中 variocoupler 的典型用法，具体端子标识以实物为准：

1. 初级接天线回路：将活动（或初级）线圈接入天线与地线之间，作为天线耦合绕组。
2. 次级接调谐回路：固定（或次级）线圈接入调谐回路，与调谐电容、检波器配合。
3. 初始位置：先把两线圈转到耦合较弱的位置（夹角较大），避免一开始就过载。
4. 缓慢转动找峰值：一边听耳机，一边转动活动线圈，找到声音最强的角度。
5. 回退验证选择性：在声音最强点附近稍微减小耦合，若邻近电台干扰明显减轻而目标台仍可听清，说明选择性更合适。
6. 反复微调：换台或改变天线条件后，重新微调耦合角度。

预期结果：转动过程中应能听到音量连续变化，而不是只有通/断两态；若转动毫无影响，需检查线圈引线是否接错或断路。

常见卡点

• 把 variocoupler 当调谐元件用：它不负责选台频率，选台靠调谐电容或 variometer。
• 耦合一直开到最大：强信号下会牺牲选择性，弱信号下才需要较大耦合。
• 忽略天线差异：长天线与短天线所需的最佳耦合角度不同，换天线后要重新调。
• 端子接反：初级与次级接错会导致调节效果异常，接线前先确认绕组归属。

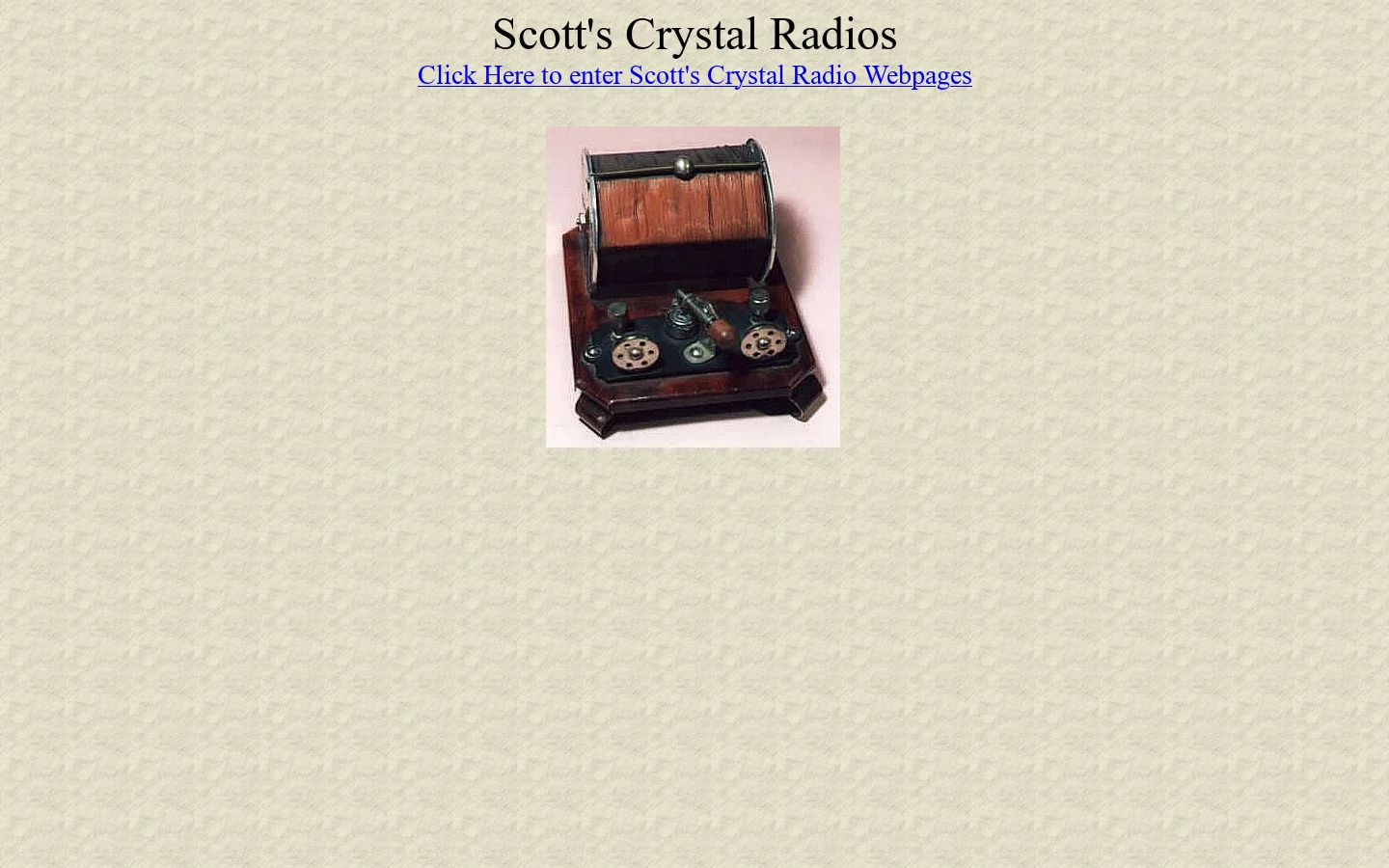

Scott's Crystal Radios and Vintage Antique Headphones（oldheadphones.com）是一个收录矿石收音机与古董耳机相关复古无线电零件的站点，可作为查找此类老式元件资料的入口之一。

古董耳机通常指矿石收音机时代使用的高阻抗电磁式耳机，直流电阻常在 2000 欧姆以上，靠永久磁铁和线圈驱动薄铁振膜发声。它和今天的低阻抗动圈耳机在原理、阻抗和用法上都不同：古董耳机是为无源接收电路设计的，必须配合良好的天线和地线才能听到微弱声音；普通耳机则需要有源放大器推动。如果你手上有老式耳机想辨认或试听，先测直流电阻、再确认接口和振膜状态，是最直接的入手方式。

古董耳机与普通耳机的核心区别

关键机制在于：矿石收音机没有电源，输出的是极微弱的高频检波电流，只有高阻抗、高灵敏度的电磁式耳机才能把它转成可听声。普通低阻抗耳机接上去，声音会小到几乎听不见，而且阻抗不匹配会进一步损失能量。

常见年代与外观特征

• 头戴式金属壳：外壳多为金属或胶木，结构简单，常见单耳机（只戴一只耳朵）和双耳机两种。
• 耳罩材质：布、胶木或皮革，年代久远后容易硬化、开裂。
• 接线方式：早期多用接线柱或裸线，后期出现香蕉插头；这与现代 3.5mm 插头完全不同。
• 可调结构：部分型号有可调间隙或振膜张力结构，用来微调灵敏度和音色。

品牌和具体年代特征需要结合实物铭牌判断，不同厂商差异较大，看到铭牌再查对应资料更可靠。

如何初步判断好坏

最实用的方法是用万用表测直流电阻和通断：

1. 把万用表调到电阻档（2000 欧姆以上量程）。
2. 两支表笔分别接触耳机的两个接线端。
3. 预期结果：应读到接近标称值的电阻（如 2000 欧姆左右），说明线圈导通。
4. 异常情况：读数为无穷大（开路）说明线圈断线；读数远低于标称值可能内部短路。

测通断只能判断线圈，振膜是否变形、磁铁是否退磁需要实际试听才能发现。如果振膜被压扁或锈蚀，即使线圈完好，声音也会明显变小或失真。

在矿石收音机上连接与试听

前提是你要有一台能工作的矿石收音机，以及足够长的天线和良好的地线——这是能否听到声音的决定因素。

1. 把耳机接到矿石机的输出端，注意阻抗匹配，高阻抗耳机直接接输出即可。
2. 架好天线并接好地线，调谐到有信号的频段。
3. 预期结果：能听到非常微弱的声音，音量远低于普通耳机，这是正常现象。
4. 如果完全无声，先检查天线地线，再检查耳机线圈通断，最后检查矿石机检波部分。

常见卡点：音量极低是矿石机的固有特性，不是耳机坏了；用普通低阻抗耳机替代会几乎听不到；天线地线不到位时，再好的耳机也无济于事。

入门建议

如果你刚接触古董耳机，建议按这个顺序推进：先用万用表确认线圈通断，再确认接口类型，然后配一台能工作的矿石收音机试听。想深入了解，可以参考 Scott's Crystal Radios and Vintage Antique Headphones（oldheadphones.com）这类专注老式收音机与古董耳机的资料站点，从矿石收音机整机入手理解耳机的作用会更清楚。

真空管是一种依靠真空中电子流动来放大或整流电信号的电子元件，在晶体管普及之前，它是收音机、放大器等设备的核心器件。如果你手上有一台老式收音机、想判断里面的管子还能不能用，或者准备入手替换管，那么需要先弄清它的基本结构、在电路里的角色，以及几种不动仪器就能做的初步检查。本文面向古董收音机与矿石收音机的爱好者，讲的是通用原理和可核对的辨认条件，不涉及具体机型的维修判断。

真空管的基本结构与工作原理

一支典型的真空管是一个抽成真空的玻璃（或金属）外壳，内部封装几个电极：

• 灯丝（filament）：通电后发热，用来加热阴极。灯丝通断是判断管子"死活"的第一道关。
• 阴极（cathode）：受热后发射电子。早期直热式管子里灯丝本身就是阴极，后来多为旁热式，灯丝和阴极分开。
• 栅极（grid）：位于阴极和屏极之间，加在其上的电压控制流向屏极的电子数量，这是"放大"的关键。
• 屏极/阳极（plate/anode）：收集电子，形成屏极电流，输出被放大的信号。

工作过程可以这样理解：灯丝把阴极烧热→阴极发射电子→栅极上的微小信号变化控制电子流量→屏极电流随之大幅变化，于是在负载上得到放大的信号。整流管则利用单向导电性把交流变成直流，供整机使用。

在古董收音机与矿石收音机中的用途

真空管在老式收音机里承担的角色，和矿石收音机里的检波器完全不同：

矿石收音机是最简单的接收形式，靠天线收集的能量直接驱动耳机，不需要放大。而真空管收音机通常有放大级和整流级，因此需要电源。这也是两者在结构和体积上差别明显的原因。

在真空管收音机中常见的分工包括：射频/中频放大、检波、音频放大，以及电源部分的整流。一台机器里往往同时用到多种管子。

常见类型与外观辨认

按电极数量，常见的有：

• 三极管：阴极、栅极、屏极各一，结构最简单，放大能力有限。
• 五极管：在三极管基础上增加帘栅极和抑制栅极，增益更高，常用于射频和音频放大。
• 整流管：如常见的双二极管整流管，负责把交流电整流为直流。
• 复合管：一支管内封装两组以上电极，同时完成多种功能。

辨认时可以看几个特征：

1. 管座引脚数：常见有 4、5、7、8、9 脚等，脚数往往对应管型系列。
2. 玻璃外形：直棒形、葫芦形（ST 管）、小型花生管等，外形与年代和用途相关。
3. 管身印字：型号通常印在玻璃或底座上，可能因年代久远而模糊。
4. 内部结构：透过玻璃能看到电极层数、屏极形状，可辅助判断类型。

型号命名各厂商体系不同，欧美和苏联体系差异较大，辨认时最好以管身印字为准，再查对应资料。

判断真空管是否还能工作的简单排查

在没有管测试仪的情况下，可以做几项基础检查：

• 看灯丝：通电后灯丝是否发亮。不亮可能是灯丝断路，也可能只是接触不良，可先检查管座和引脚。
• 看外观发黑：玻璃内壁或顶部明显发黑，通常说明使用时间长、发射能力下降，但不等于完全失效。
• 看漏气发白：管内出现白色雾状（吸气剂变白），说明已经漏气，基本可以判定报废。
• 看裂纹和松动：玻璃开裂、底座松动、引脚歪斜都会影响使用。

这些只是初步判断。要确认放大能力、跨导等指标，需要管测试仪或在实际电路中测试。对于收藏和替换用途，外观和灯丝状态往往已经能筛掉大部分坏管。

替换或选购时要注意什么

• 灯丝电压和电流：不同管型灯丝电压不同（如 6.3V、12.6V 等系列），电压不符会烧管或无法工作。
• 管座类型：引脚数和排列必须匹配，否则插不进去或接错。
• 代换兼容性：有些管型可以互相代换，但参数（增益、屏极电压、电流）可能不同，代换前要核对资料，不能只看外形相似。
• 用途匹配：整流管不能当放大管用，射频管和音频管特性也不同。

选购老式真空管时，优先确认型号、灯丝规格和管座，再考虑外观品相。价格和库存情况因来源而异，本站资料未涉及具体定价，建议以实际卖家信息为准。

常见问题

真空管和晶体管能直接互换吗？ 不能。两者工作原理、供电方式和外围电路都不同，替换需要重新设计电路。

矿石收音机里会用真空管吗？ 最基础的矿石收音机不用。但有些爱好者会在矿石机后加一级真空管放大，以提高音量，这属于扩展做法。

管身印字看不清怎么办？ 可以结合引脚数、玻璃外形和内部电极结构，对照管型资料反查，但准确性不如直接看印字。

灯丝亮就说明管子是好的吗？ 不一定。灯丝只说明加热部分正常，阴极发射能力、真空度、电极间是否短路仍需进一步测试。
